白皮書——面向數據中心光互聯的硅光芯片技術

2022-06-27

隨著網絡技術的飛速發展,“大智移云”(大數據、智能化、移動互聯網和云計算)時代的來臨,無人駕駛與智能機器人的興起,以及空天地一體化信息整合步伐的加快,光電技術已經覆蓋信息產生、獲取、傳輸、交換與處理等各個環節,并通過深度融合產生各種新的應用領域,呈現“井噴式”的發展態勢。

未來數據中心面臨的最大挑戰之一是大量的數據需要被存儲、傳輸和處理。此外,隨著多核處理器、內存需求和輸入/輸出(I/O)帶寬需求的持續增加導致了網絡擁塞和連接瓶頸。隨著帶寬的增加,功耗也急劇增加,數量傳輸數據所需的能量限制系統性能。作為下一代互連技術強有力的競爭者,光互連具有寬頻帶、抗電磁干擾、強保密性、低傳輸損耗、小功耗等明顯優于電互連的特點,是一種極具潛力的電互連替代或補充方案。同時可以充分利用波分復用(WDM)技術,尤其是通過加持硅光(SiPh)集成芯片技術來發揮光互連帶寬優勢,實現高速、海量信息傳輸。

目前,集成電路沿著摩爾定律發展已趨于極限,硅基光電子集成技術利用成熟的微電子互補金屬氧化物半導體(CMOS)工藝設備,在絕緣體上硅(SOI)上制造用于光通信、光互連和光信號處理的光電子器件和芯片,可實現低成本、批量化生產。硅光集成產品將集成光學器件與電子元器件組合至一個獨立的微芯片之中,其核心是‘以光代電’、光電融合,用激光束代替電子信號傳輸數據,以提升路由器和交換機線卡/板卡之間芯片與芯片之間的連接速度,可以滿足數據中心對更低成本、更高集成度、更多嵌入式功能、更高互連密度、更低功耗和更高可靠性的發展需求,具有高集成度、超高速率、超低功耗優勢,在光纖到戶、數據通信、5G無線、激光雷達、量子通信等超高速、大容量通信及應用領域具有廣闊的發展空間。

雖然近年來硅光子市場前景看好,但在材料、工藝和設計上依然面臨一系列挑戰。按照硅光集成使用的材料體系分類,光電集成可以分類為單片同質集成與異質集成。在單片同質集成方面,例如基于硅基材料構建光電集成芯片、基于磷化銦材料的濾波器集成等。而且,異質集成能夠發揮各種材料的優勢,提升各功能器件的性能。根據是否進行異質材料生長,異質集成可分為單片異質集成與混合異質集成。通過外延生長在硅基襯底上可以制備大規模集成的單片III-V族-硅基激光器,以及單片III-V族-硅基量子點激光器陣列。混合集成的優勢在于避免了不同材料間的晶格失配,工藝相對簡單,但是集成度較低。其關鍵工藝技術是利用光子引線鍵合技術、分子晶圓鍵合技術、硅通孔技術進行光互聯與電互聯實現光電混合集成。

對于單片同質集成,較為成熟的材料體系為硅基材料和磷化銦材料。其中,硅基材料難以集成光源等有源器件,磷化銦材料成本較高,難以大規模集成。混合異質集成主要面臨的是實現高效光耦合與電路-光路接口的封裝問題和由驅動電路帶來的散熱問題。單片異質集成是實現光電一體的大規模集成的關鍵技術途徑,其避免了混合集成帶來的封裝問題;但單片異質集成目前有3個問題:多材料的兼容問題、由集成度提高帶來的光路-電路的檢測問題,以及芯片的散熱問題。

2019年全球半導體芯片市場規模超過4000億美元,其中光電子器件規模超過400億美元。光電子芯片是近兩年來增速最快的領域,年復合增長率超過30%,光芯片投資是當下半導體投資的“大風口”!

為什么說硅光芯片是5G與數據中心兩大“新基建”的“超級金礦”?

為什么說硅光芯片無需7nm制程就可以繼續延續“摩爾定律”傳奇?

什么是硅光集成技術?硅光芯片產業動態?技術創新方向是什么?硅光芯片的投資熱點在哪兒?

硅光芯片的Chiplet、FO-WLP、SoC/SiP、COP、2.5D、3D、MEMs、SOI、TSV等先進集成封裝技術的原理是什么?

硅光芯片如何基于Chiplet、FO-WLP、SoC/SiP、COP、2.5D、3D等先進封裝及高級集成技術實現More Moore、Moore than Moore和Beyond COMS,以突破和超越“摩爾定律”的瓶頸限制?

過去的半個多世紀,半導體行業一直遵循著摩爾定律的軌跡高速發展,但近年來,隨著制程不斷向前演進,技術升級的空間變小,成本的極具增加,單純依靠提升工藝來提升芯片性能的方法已經無法充分滿足時代的需求,摩爾定律顯得“力不從心”,半導體行業逐步進入后摩爾時代。

摩爾定律雖然放緩,科技進步的速度變得難以預測,但集成電路依然不可替代,關注后摩爾時代潛在顛覆性技術,有幾方面意義。

一是有觀點認為這樣的顛覆式技術能夠為“摩爾定律”續命,保持集成電路繼續向前快速發展,讓科技進步重新找回“節奏感”。當前,半導體產業技術創新密集而活躍,提前對這些潛在技術進行布局,無論是對企業還是對產業而言,有助于在變革時代掌握主動權。

二是中國集成電路產業發展迅速,近年來已經在許多關鍵技術方面獲得突破。但同時應該看到,以美國為首的西方國家,始終對我國半導體產業發展進行打壓,這種情況在一直以來的《瓦森納條約》中對于光刻機的管制,對于大硅片技術的限制,近年來對于中興、華為、晉華等中國企業的制裁上體現得更為明顯。

“后摩爾時代”的來臨,既是對整個中國半導體行業發展的挑戰,但也可以說是一種機遇,如果能夠加強“后摩爾時代”集成電路潛在顛覆性技術的研發和提前布局,則能夠抓住“彎道超車”的機會,實現中國集成電路產業發展的突圍?!摆吘彽哪柖山o追趕者機會。”近日,中國工程院院士吳漢明在“先進集成電路技術與產業創新”論壇上發言時指出。

三是如今美國、韓國、日本、歐盟等國家和地區都開始在半導體領域進行巨額投入,這其中就包括潛在顛覆性技術。今年恰逢“十四五”的開局之年,“02專項”也在去年結束,因此,無論是對國家自身的半導體產業發展,還是考慮到未來國家間的高科技領域競爭,對于“后摩爾時代”潛在的顛覆性技術進行提前布局十分必要。

綜合目前的行業看法,后摩爾時代的創新與潛在的“顛覆性技術”包含四方面內容:特色工藝、新材料、新架構、先進封裝,目前在這些領域中國都有潛在能夠獲得突破的機會。

新材料

圍繞新材料和新架構的顛覆性技術將成為“后摩爾時代”集成電路產業的主要選擇。

目前,九成半導體器件由硅制造,硅材料具有集成度高、穩定性好、功耗低、成本低等優點。但在后摩爾時代,除了更高集成度的發展方向之外,通過不同材料在集成電路上實現更優質的性能是發展方向之一。此外,以RISC-V 為代表的開放指令集將取代傳統芯片設計模式,更高效應對快速迭代、定制化與碎片化的芯片需求。

在新材料方面,通過全新物理機制實現全新的邏輯、存儲及互聯概念和器件,推動半導體產業的革新。例如,拓?fù)浣^緣體、二維超導材料等能夠?qū)崿F(xiàn)無損耗的電子和自旋輸運,可以成為全新的高性能邏輯和互聯器件的基礎;新型磁性材料和新型阻變材料能夠帶來高性能磁性存儲器如MRAM和阻變存儲器,三代化合物半導體材料、絕緣材料、高分子材料等基礎材料的技術也在孕育突破。

同時,隨著5G、新能源汽車等產業的發展,對高頻、高功率、高壓的半導體需求,硅基半導體由于材料特性難以完全滿足,以GaAs、GaN、SiC 為代表的第二代和第三代半導體迎來發展契機。

新架構

在新架構方面,以RISC-V為代表的開放指令集及其相應的開源SoC芯片設計、高級抽象硬件描述語言和基于IP的模板化芯片設計方法,將取代傳統芯片設計模式,更高效應對快速迭代、定制化與碎片化的芯片需求。類似腦神經結構的存內計算架構將數據存儲單元和計算單元融合為一體,能顯著減少數據搬運,極大地提高計算并行度和能效。計算存儲一體化在硬件架構方面的革新,將突破AI算力瓶頸。

異構集成與先進封裝

隨著先進制程的不斷向前演進,芯片制造工藝正變得復雜而且昂貴。在應用多元化的今天,要求更加靈活和多樣的集成方式,這需要從以前的二維平面向三維立體進行拓展,將不同功能的芯片和元器件整合封裝,實現異構集成。

基于Chiplet(芯粒)的模塊化設計方法將實現異構集成,被認為是增強功能及降低成本的可行方法,有望成為延續摩爾定律的新路徑。Chiplet模式能滿足現今高效能運算處理器的需求,具備設計彈性、成本節省、加速上市三大優勢。

異構集成的關鍵在于掌握先進封裝技術,具有降低芯片設計難度、制造便捷快速和降低成本等優勢。SiP 等先進封裝技術是Chiplet 模式的重要實現基礎,Chiplet模式的興起有望驅動先進封裝市場快速發展。



先進封裝之所以能夠成為持續優化芯片性能和成本的關鍵創新路徑,主要在于以下兩點:

一是小型化:通過單個封裝體內多次堆疊,實現了存儲容量的倍增,進而提高芯片面積與封裝面積的比值。

二是高集成:以系統級封裝SiP實現數字和非數字功能、硅和非硅材料和器件、CMOS和非CMOS電路等光電、MEMS、生物芯片等集成在一個封裝內,完成子系統或系統。

得益于對更高集成度的廣泛需求,以及5G、消費電子、物聯網、人工智能和高性能計算HPC等大趨勢的推動,業界需要依靠先進封裝來對沖芯片制造端的阻力,先進封裝被重點關注!目前,先進封裝的重要性已成為行業共識,為搶占技術高地,全球主要封測廠、晶圓廠、IDM都在加緊布局先進封裝。

“后摩爾時代”封裝技術已經不再單純地只以線寬、線距和集成度來衡量,而是更多地考慮如何提升系統性能以及提升整個系統的集成度,封裝測試環節在整個產業鏈中的創新能力和價值越來越高。

成熟工藝與特色工藝

在“后摩爾時代”,隨著追求高精度制程工藝的節奏放緩,掌握成熟特色工藝的芯片制造商會首先獲益,可以憑借著產能優勢、區位優勢、服務優勢、成本優勢,來不斷拓展市場,并提升自身的技術水平,向更具有競爭力的領域延伸。行業人士指出,特色工藝一般而言不會過度追求制程的精度,以注重工藝成熟度、高性價比為核心,但相應產品的市場空間會長期存在,并且還會隨著下游產業的發展而增長。

成熟工藝主要體現在8寸片和功率半導體領域。功率半導體很多工藝平臺主要在8寸,并且8寸和12寸工藝上差別不大,從線寬角度看,12寸功率半導體也僅僅是90nm,只有做到功率IC才會往65nm線寬去發展。這意味著國內絕大多數半導體設備和材料公司都可以為功率半導體產線提供設備和材料,從而最大限度的解決了卡脖子瓶頸問題,這是功率半導體發展的基礎。同時隨著國內新勢力造車,以及中國的人口優勢,在未來新能源汽車滲透率逐年提升的行業背景下,國內功率半導體公司將迎來黃金發展期。

從市場的角度,目前在先進制程方面,10nm以下產能僅占17%,而83%的市場是10nm以上節點。最近一年的缺芯事件也說明了如28nm、40nm等成熟制程的芯片產品仍有巨大的市場空間。

從現實出發,實現本土可控的55nm芯片制造,可能比完全進口7nm產品更有意義。如果能夠運用成熟工藝,結合新材料的運用提升芯片性能,將是后摩爾時代本土半導體產業的重要發展機遇。

此外,如射頻領域的特色工藝制造,也是我國可能實現突破的領域。射頻前端器件一般使用成熟制程,不跟隨摩爾定律迭代。射頻前端器件對GaAs\GaN等新材料、新工藝的需求遠勝于對先進制程的需求。射頻前端器件對于移動通信意義巨大、市場廣闊,在后摩爾定律時代,有利于我國追趕、反超世界先進水平。

在如今“大國博弈”的半導體行業處于大變局的當下,提前實現對于“潛在顛覆性技術”的布局,有助于維持集成電路產業持續向前發展,有助于中國集成電路產業突破限制和封鎖,實現科技自立自主、彎道超車,也有助于更好應對未來在高科技領域的全球競爭。

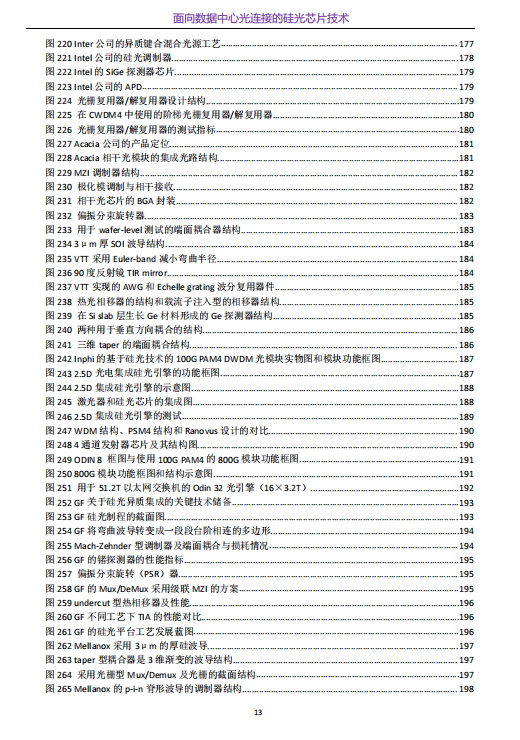

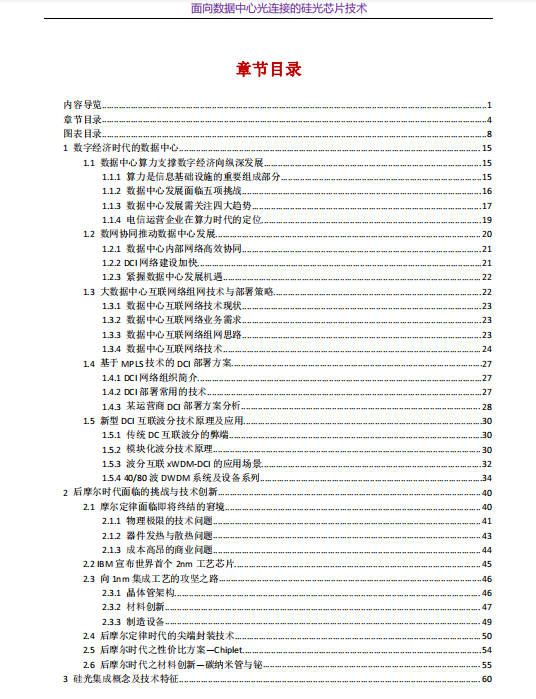

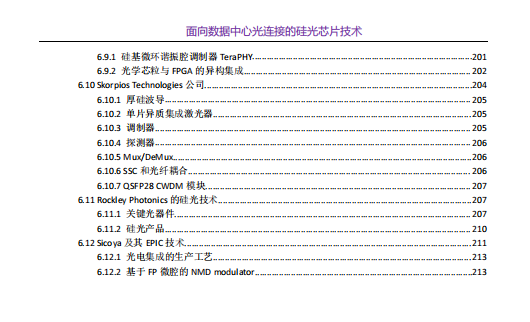

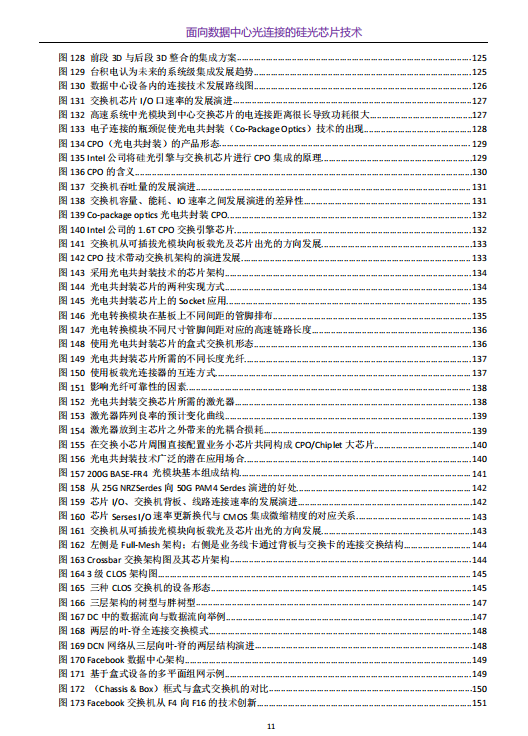

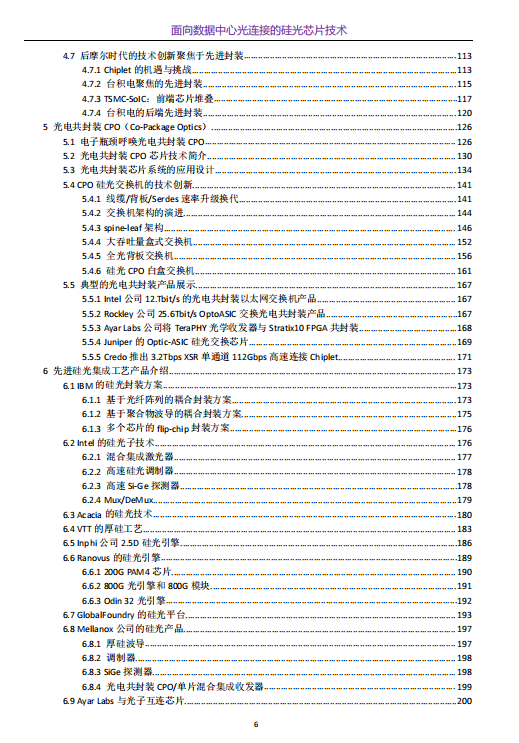

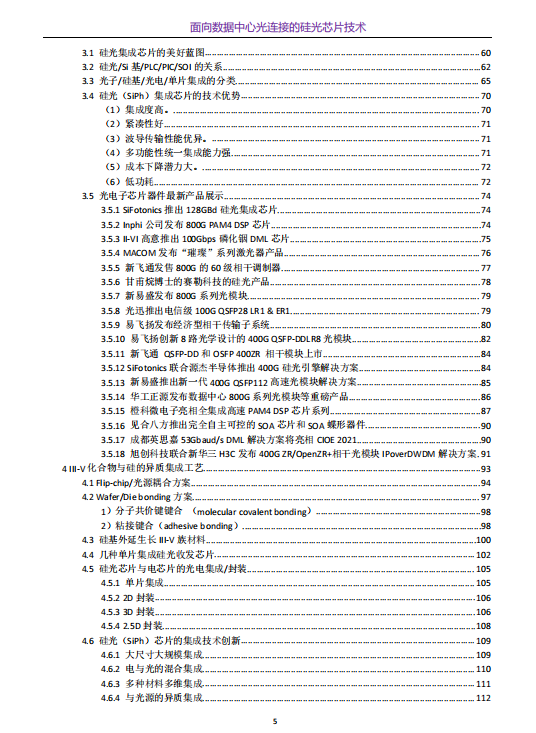

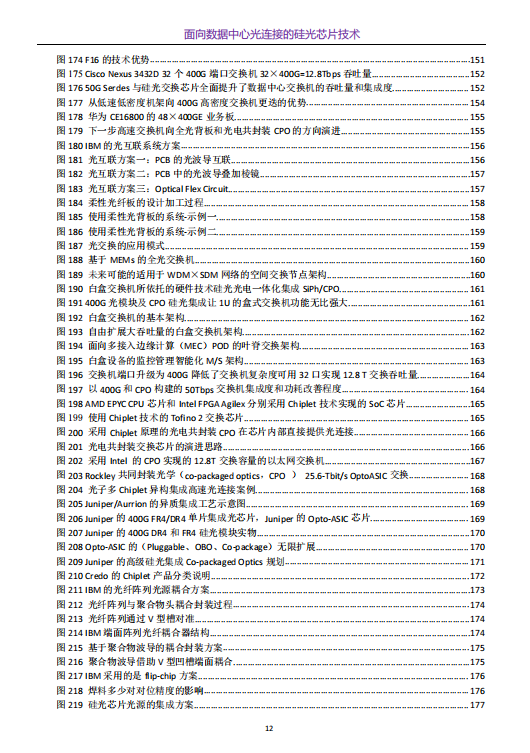

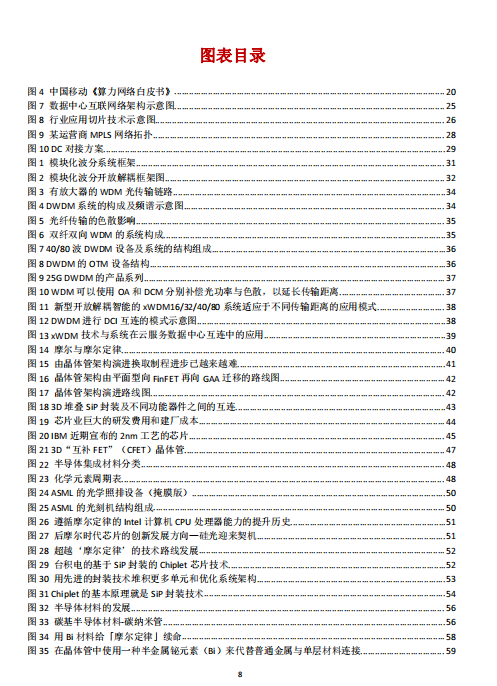

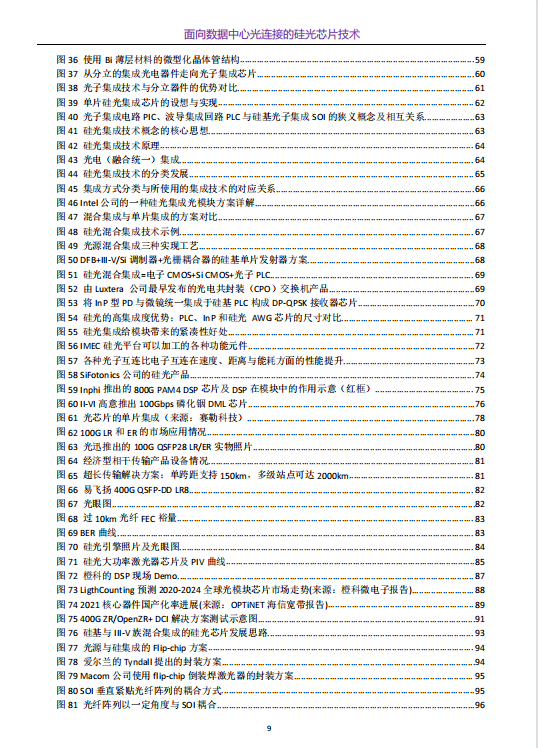

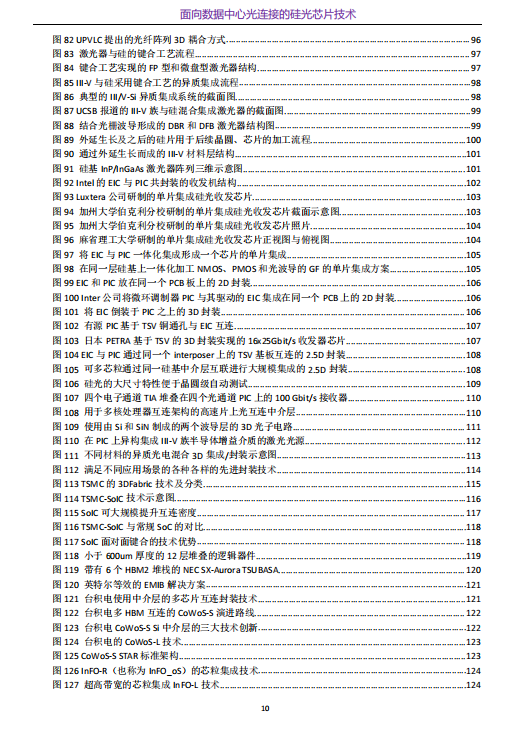

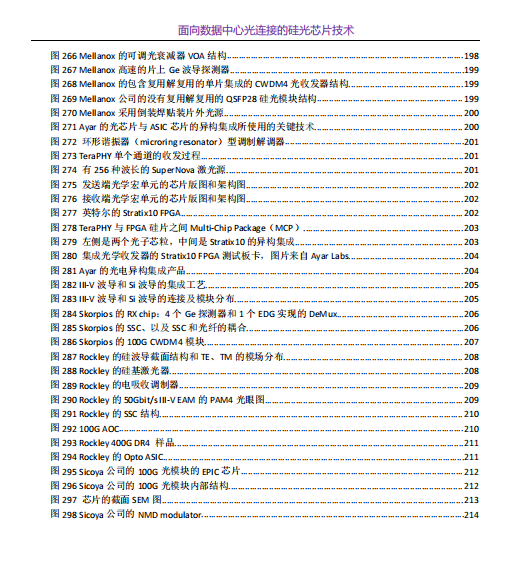

以下是本報告章節目錄
